平成28年度問34 化学プロセス

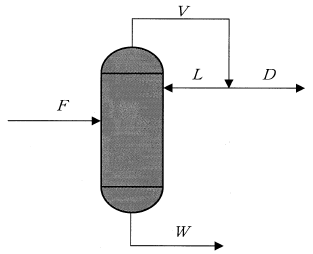

段型連続蒸留塔において供給流量 \(F = 180\ \mathrm{mol/s}\)、缶出液流量 \(W = 80\ \mathrm{mol/s}\)、塔頭からの上昇流量 \(V = 150\ \mathrm{mol/s}\) であった。このとき還流比 \(R\ [-]\) の値として次のうち、最も適切なものはどれか。

① 0.1

② 0.5

③ 1.0

④ 2.0

⑤ 5.0

正答

② 0.5

供給液量と排出液量は同じとなるため、\(F = D + W\) が成り立ちます。よって \(180 = D + 80\)、\(D = 100\ \mathrm{mol/s}\) です。

塔頭からの上昇流量 \(V = L + D\) が成り立つことから、\(150 = L + 100\)、\(L = 50\ \mathrm{mol/s}\) です。

還流比 \(R = L/D = 50/100 = 0.5\) です。
