平成27年度 問28 化学プロセス

平衡状態における液相組成－気相組成－温度－圧力の関係を気液平衡図で表すことができる。その一例としてメタノール－水系の気液平衡関係を下図に示す。次の記述の下線部（ア）～（エ）について、正しいものの組み合わせは 1～5 のうちどれか。ただし、図 1、図 2 においての矢印は、それぞれ同じ長さである。

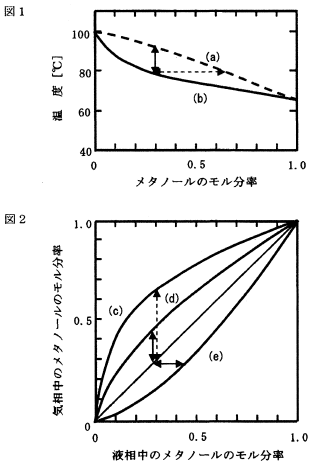

図 1 は平衡温度と組成との関係を示す。図中の線 (a) は（ア）液相線（又は沸点曲線）を示し、線 (b) は、（イ）気相線（又は露点曲線）を示す。
メタノールの沸点は、（ウ）約 65 ℃ である。
図 2 は液相組成と気相組成の関係を示したものである。図 1 から図 2 を作図すると、（エ）曲線 (c) が得られる。
