三角図の読み方 化学プロセス

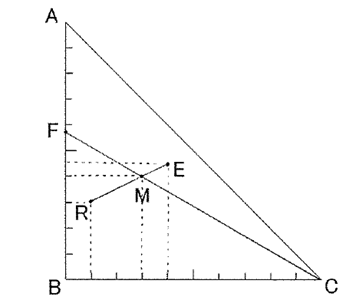

3 成分（A、B、C）の液液平衡関係を表すのに、下図のような二等辺直角三角図を用いた。図中、頂点 A、B、C は各純成分を表し、辺 AB、BC 上の目盛は質量分率である。次の記述のうち誤っているものはどれか。
正答
④ 点Mで示される液を静置したとき、点Eと点Rで表される2液層に分かれたとすると、（Eの質量）：（Rの質量）=1：2となる。
三角図において縦軸の目盛は成分 A の質量分率、横軸の目盛は成分 C の質量分率を表します。残りの成分 B については、全体の質量分率 1 から各成分の値を引くことで得られます。
4 番の R が希釈剤側、E が抽剤側です。質量比 \(E:R\) は、てこの原理より \(\mathrm{RM}:\mathrm{ME}\) で表せます。\(E:R = \mathrm{RM}:\mathrm{ME} = 0.2:0.1 = 2:1\) となります。
