令和元年度（再試験） 問25 無機化学及びセラミックス

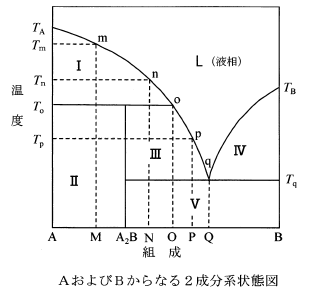

端成分がA及びBからなる2成分系状態図に関する次のa～eの記述のうち、不適切なものの組合せはどれか。

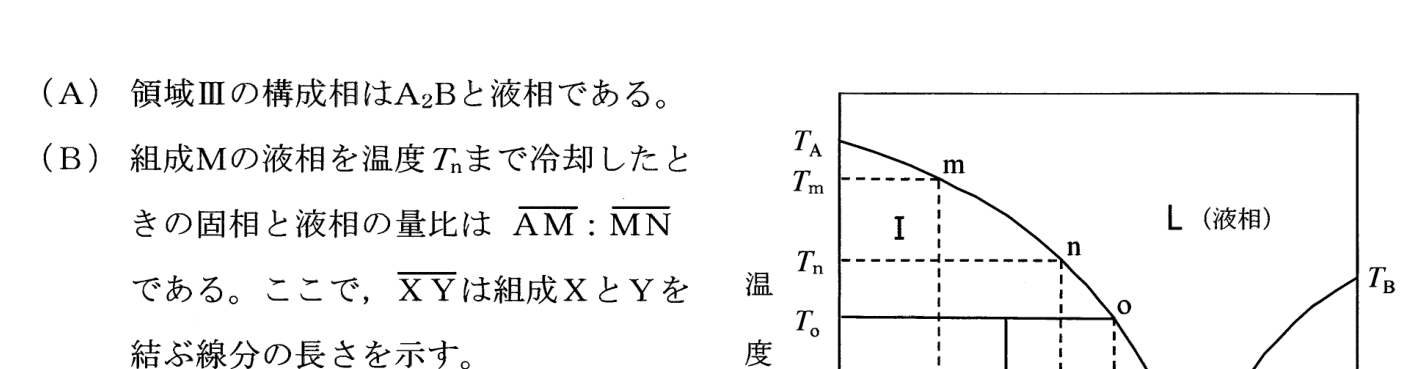

(A) 領域Ⅲの構成相はA2Bと液相である。
(B) 組成Mの液相を温度Tnまで冷却したときの固相と液相の量比は\( \overline{AM}\)：\(\overline{MN} \)である。ここで、\( \overline{XY}\)は組成XとYを結ぶ線分の長さを示す。
(C) q点は共晶点。Tqは共晶温度と呼ばれる。
(D) A2B化合物は加熱すると、固相のまま成分AとQに分解する。
(E) P組成の融液を温度Tpよりわずかに低温で保持し、種子結晶を浸すことで、A2B単結晶が育成できる。
①
A、B
②
A、C
③
B、D
④
B、E
⑤
D、E
正答
③ B、D
正答は3番です。
この図は、AとBからなる2成分系の状態図です。それぞれの領域は異なる相の状態を示しています。
L点は均一な液相です。そこから温度を下げて、各境界を下回ることで結晶が現れ始めます。
領域ⅠはAの固相とLの液相が共存する状態です。領域ⅡになるとA成分の純固相のみが存在する領域で液相は存在しません。領域Ⅲでは液相とともにA2Bが存在します。
領域ⅣはBの固相とLの液相が共存する状態です。領域ⅤになるとB成分の純固相のみが存在する領域で液相は存在しません。
選択肢Bの固相と液相の量比は\(\overline{MN} \)：\( \overline{AM}\)となるため逆です。
選択肢DにおけるA2B化合物の加熱は、成分Aと液相Lに分解します。
